Diksia.com - Di tengah kemajuan teknologi pengukuran listrik yang kian canggih, amperemeter tetap menjadi salah satu konsep inti yang diajarkan dalam mata pelajaran Fisika kelas 12. Alat ini tidak hanya membantu kita mengukur kuat arus listrik secara presisi, tapi juga melatih pemahaman dasar tentang interaksi antara arus dan medan magnet.
Meski kini multimeter digital mendominasi pasar dengan akurasi tinggi dan kemudahan baca, konsep dasar amperemeter analog tetap menjadi pondasi penting bagi siswa untuk memahami fisika listrik dinamis.
Kamu pasti sering mendengar istilah ampere sebagai satuan arus listrik. Nah, amperemeter lah alat yang secara khusus dirancang untuk mengukur besaran itu dalam suatu rangkaian tertutup.
Apa Itu Amperemeter dan Fungsi Utamanya?
Amperemeter merupakan alat ukur listrik yang berfungsi mengetahui seberapa besar kuat arus listrik yang mengalir dalam rangkaian. Alat ini bekerja berdasarkan modifikasi dari galvanometer, yaitu instrumen sensitif yang mendeteksi arus kecil sekaligus arahnya.
Fungsi utama amperemeter adalah memberikan data akurat tentang arus, sehingga kita bisa menganalisis kinerja rangkaian, mendeteksi kelebihan beban, atau memverifikasi hukum-hukum listrik seperti Hukum Ohm. Dalam praktikum sekolah, kamu hampir pasti menggunakan amperemeter untuk mengukur arus pada rangkaian resistor, lampu, atau motor sederhana.
Prinsip Kerja Amperemeter yang Berbasis Gaya Lorentz
Prinsip kerja amperemeter didasarkan pada gaya Lorentz atau gaya magnet yang timbul akibat arus listrik dalam medan magnet. Ketika arus mengalir melalui kumparan bergerak yang diletakkan di antara kutub magnet tetap, kumparan tersebut mengalami torsi atau putaran.
Putaran itu kemudian diteruskan ke jarum penunjuk melalui mekanisme pegas penyearah. Semakin besar arus yang lewat, semakin besar pula defleksi jarum pada skala. Inilah mengapa amperemeter analog menunjukkan nilai secara kontinu melalui gerakan jarum.
Untuk memperluas batas ukur, amperemeter dilengkapi resistor shunt yang dipasang paralel dengan galvanometer. Resistor ini membagi arus sehingga hanya sebagian kecil yang melewati kumparan sensitif, memungkinkan pengukuran arus besar tanpa merusak alat.
Jenis-Jenis Amperemeter yang Sering Dibahas di Kelas 12
Ada dua jenis utama amperemeter yang relevan dengan kurikulum Fisika SMA:
- Amperemeter Analog Menggunakan jarum penunjuk dan skala. Keunggulannya adalah respons cepat terhadap perubahan arus, sehingga cocok untuk melihat fluktuasi secara langsung. Namun, pembacaan bisa subjektif karena bergantung pada sudut pandang.

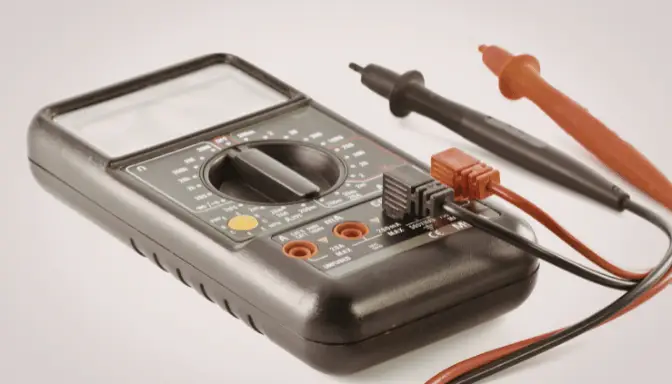

- Amperemeter Digital Menampilkan hasil dalam bentuk angka pada layar LCD. Jenis ini semakin populer karena akurasi lebih tinggi, mudah dibaca, dan minim kesalahan manusia. Di tahun 2026, hampir semua multimeter portabel yang digunakan siswa atau teknisi sudah berbasis digital, lengkap dengan fitur pengukuran otomatis dan proteksi overload.
Keduanya tetap mengacu pada prinsip dasar yang sama, hanya beda pada tampilan dan pengolahan sinyal.
Cara Pemasangan Amperemeter yang Benar agar Hasil Akurat
Pemasangan amperemeter harus dilakukan secara seri dalam rangkaian. Artinya, arus yang diukur harus melewati alat ini sepenuhnya. Jika dipasang paralel, arus akan terbagi dan bisa merusak alat karena hambatan dalam amperemeter sangat kecil.
Langkah sederhana pemasangan:
- Putuskan rangkaian di titik yang ingin diukur.
- Hubungkan terminal positif amperemeter ke sisi sumber arus positif.
- Hubungkan terminal negatif ke sisi beban.
- Pastikan polaritas benar agar jarum tidak bergerak ke belakang atau display menunjukkan nilai negatif.
Dengan cara ini, kamu bisa mendapatkan pembacaan yang tepat tanpa mengganggu aliran arus secara signifikan.
Kesimpulan: Kuasai Konsep Ini untuk Sukses di Ujian dan Praktikum
Memahami konsep amperemeter bukan sekadar hafalan rumus, tapi juga melatih logika fisika tentang bagaimana arus listrik berinteraksi dengan medan magnet. Di era di mana alat ukur semakin pintar dan terintegrasi dengan aplikasi smartphone, dasar-dasar ini tetap menjadi kunci untuk menguasai materi listrik dinamis di kelas 12.
Jadi, latihan terus ya! Coba rangkai rangkaian sederhana di rumah atau sekolah, lalu ukur arusnya menggunakan amperemeter. Semakin sering dipraktikkan, semakin mantap pemahamanmu. Siap jadi ahli listrik masa depan?
